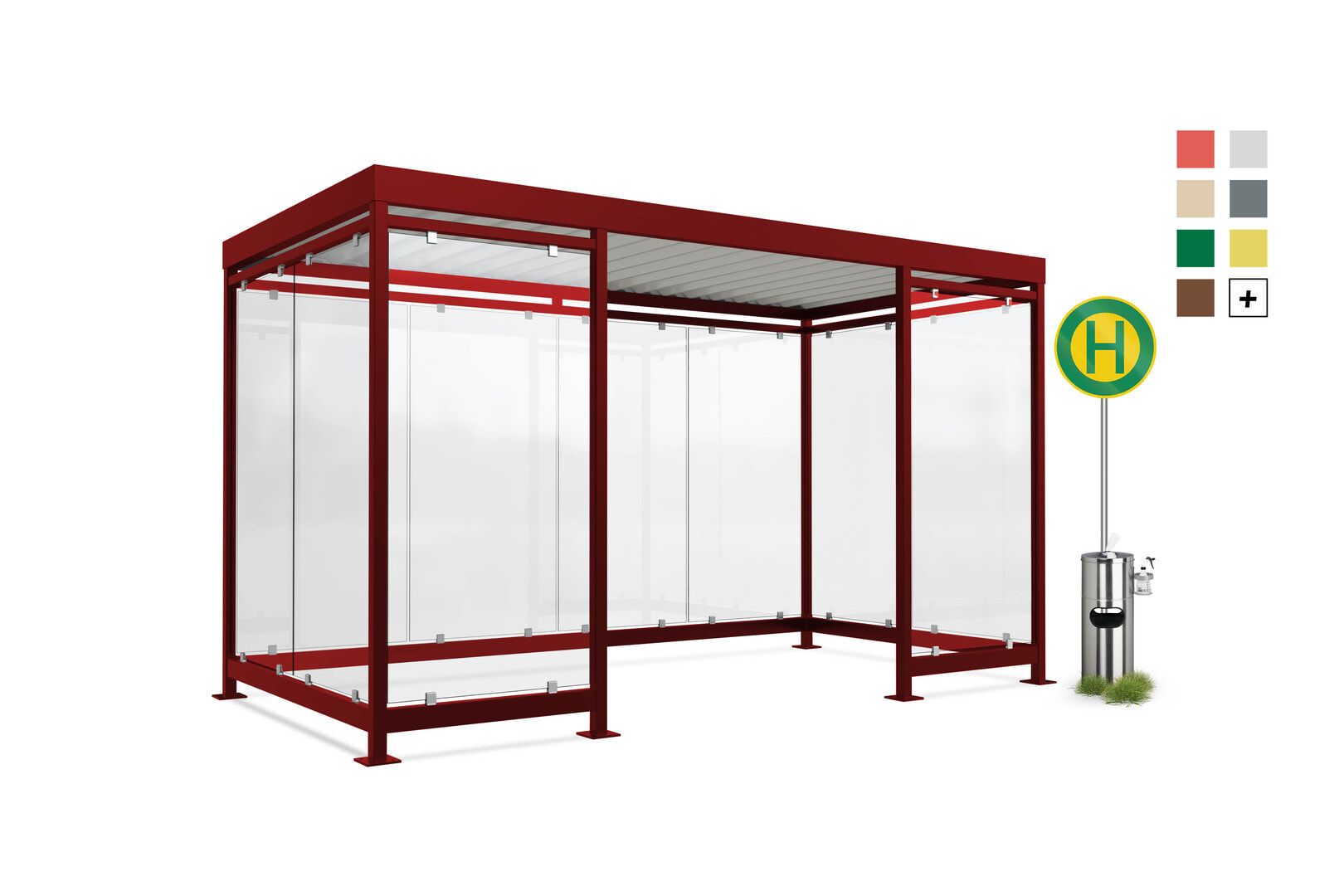

Fahrgastunterstand - Raucherunterstand, geschweißt, Aufdübeln, 12-13 Personen, 2.440 x 4.195 x 2.165 mm (HxBxT), 10 Wände, braunrot
Lieferung
Montiert
Garantie
5 Jahre
Top Qualitaet
Made in Germany
Produktbeschreibung
Merkmale
- Unterstand als Raucherunterstand, Fahrgastunterstand oder Fahrradunterstand
- Kapazität für 12-13 Personen oder 6 Stellplätze für Fahrräder
- Stahlkonstruktion mit Typenstatik (geprüft durch Landesgewerbeanstalt Bayern)
- Tragkonstruktion aus 60 x 60 mm Profilrohren
- Alle Stahlteile feuerverzinkt und pulverbeschichtet
- Flachdach aus Trapezblech mit umlaufender 150 mm hoher Attika
- Entwässerung über integrierte Dachrinnen und Wasserspeier
- Seitenwände aus Einscheibensicherheitsglas (ESG), befestigt mit Aluminium-Glashaltern
- Anlieferung als fertig geschweißte Konstruktion per Spezial LKW
- Punktgenaue Entladung mittels Kran
- Einfache Selbstmontage nach beiliegenden Montageplänen
- Bodenbefestigung: Aufdübeln
- Farbe Braunrot (RAL 3011)
Eigenschaften
- Höhe: 2.510 mm
- Lichte Höhe: 2.360 mm
- Breite: 4.195 mm
- Lichte Breite: 4.075 mm
- Tiefe: 2.165 mm
- Lichte Tiefe: 2.105 mm
- Überdachte Grundfläche: 8,5 qm
- Pfosten: 60 x 60 mm
- Gewicht: 800 kg
Wandelemente
- Wandelemente gesamt: 10 Stk.
- Rückseite: 4 Stk.
- Seitenwände links: 2 Stk.
- Seitenwände rechts: 2 Stk.
- Windschutzwand links: 1 Stk.
- Windschutzwand rechts: 1 Stk.
Belastungsangaben
- Für Windlastzonen: 1 bis 3
- Schneelast: 1,90 kN/qm
Optionales Zubehör
- Folierung und Beschriftung der Wände
- LED-Deckenbeleuchtung
- Dachbegrünung
- Standaschenbecher
- Sitzbänke
- Mülleimer
Technische Daten
| Befestigungsart: | Aufdübeln |
|---|---|
| Breite: | 4.195 mm |
| Dachtyp: | Flachdach |
| Entwässerung: | ja |
| Farbe: | RAL 3011 Braunrot |
| Fertig montiert: | ja |
| Hersteller: | WSM |
| Höhe: | 2.510 mm |
| Personenanzahl: | 12-13 |
| Produktart: | Unterstand |
| Tiefe: | 2.165 mm |
| Überdachte Grundfläche: | 8,50 qm |
| Überpflasterung: | ohne |
